AUF DIE RICHTIGE PLANUNG KOMMT ES AN

Um eine Spülbohrung erfolgreich durchzuführen, ist eine sorgfältige Planung Voraussetzung. Unter Verwendung vorhandener Planunterlagen wird die Bohrtrasse erkundet und festgelegt. Soweit es möglich ist, muss die Lage der dort vorhandenen Ver- und Entsorgungsleitungen, der Kabel und Rohre nach Verlauf und Tiefe festgestellt werden. Hierzu sollten erforderlichenfalls auch Suchschlitze angelegt werden. Es ist auch möglich, unter Einsatz eines Geo-Radar-Verfahrens, die Lage von Rohren und unterirdischen Anlagen, sowie mögliche Hindernisse im Bohrgrund vorab zerstörungsfrei festzustellen und freie Bohrfenster in einem Querprofi darzustellen.

Projektbezogen kann auch die höhenmäßige Einmessung des Geländes sowie die Erstellung eines Bohrprofils erforderlich sein. Gemeinsam mit dem Auftraggeber wird an Ort und Stelle die Lage der Start- und der Zielgrube festgelegt. Deren Abmessungen sind abhängig von Verlegetiefe, Länge der Bohrung, dem vorgefundenen Boden und dem zu verlegenden Produktrohr (Werkstoff, Länge und Durchmesser). Falls erforderlich, stellen wir Transport- und Abrollwagen für Ringbundrohre oder Trommelware bereit. Professionelle und gewissenhafte Vorbereitung stellen Ihren Projekterfolg sicher!

DAS BOHRVERFAHREN

Unterirdisch Leitungen verlegen ohne Straßenaufbruch, Verkehrsbehinderungen, Lärm und Schmutz?

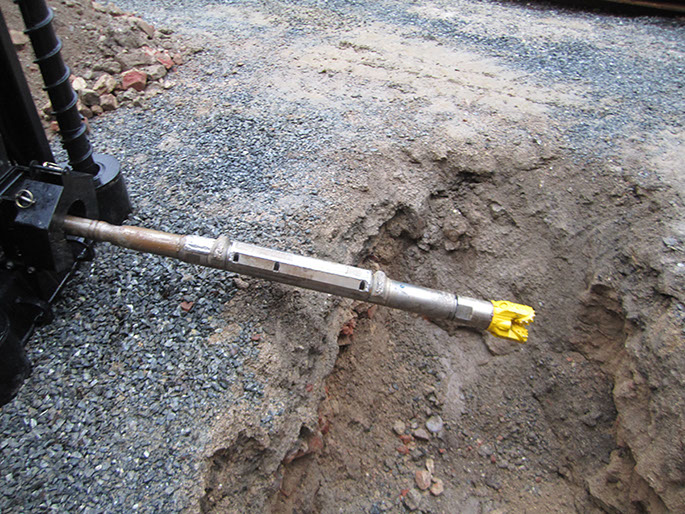

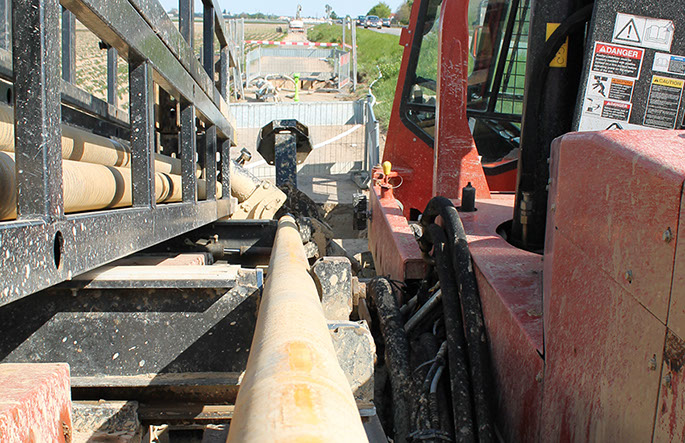

Mit dem Horizontalspülbohrverfahren werden Rohre, Kabel und Leitungen grabenlos verlegt. Mittels eines umweltschonenden hydromechanischen Bohrverfahrens wird mit gesteuertem Rohrvortrieb zunächst eine Pilotbohrung hergestellt. Geführt durch ein elektronisches Ortungssystem erreicht

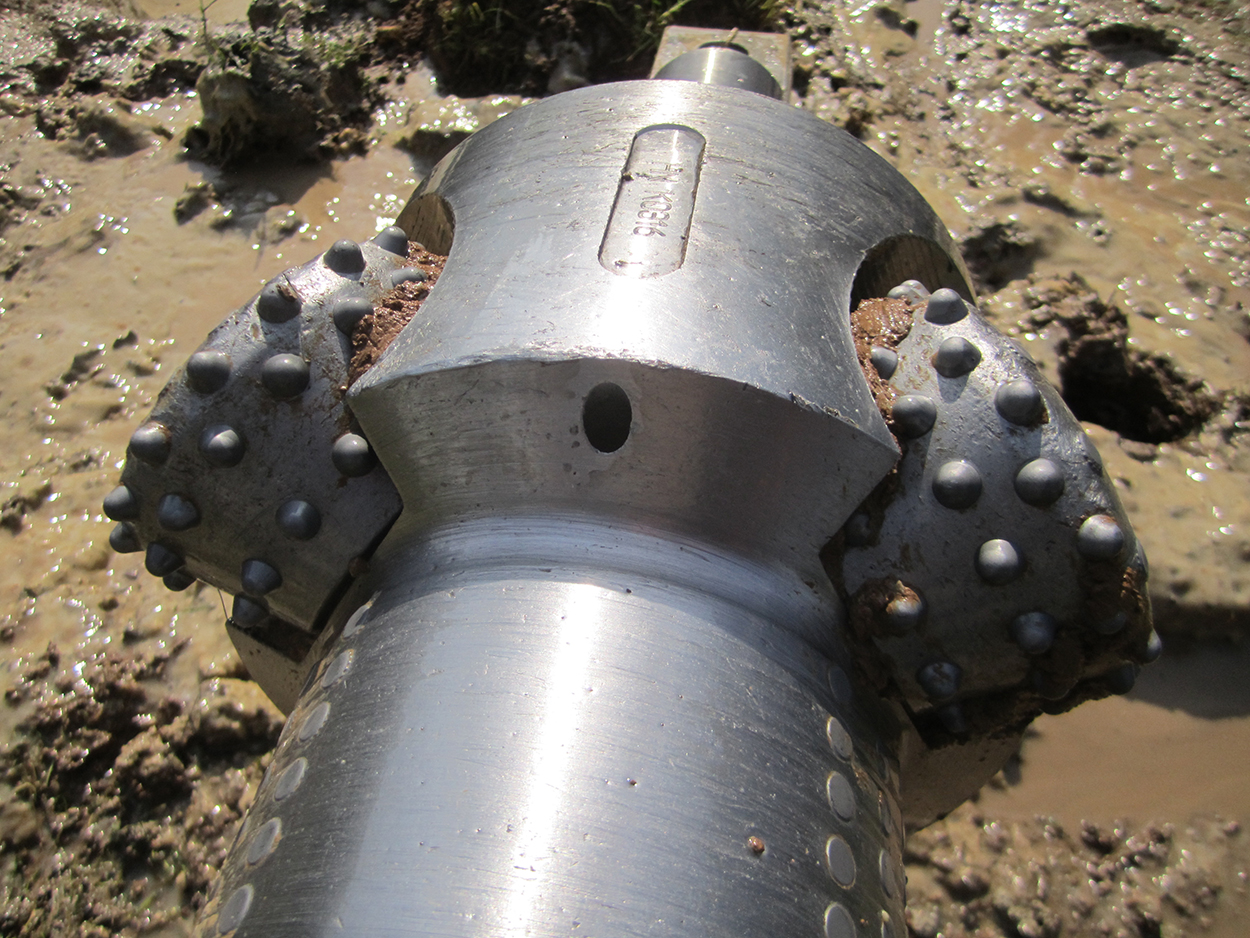

die Bohrspitze den angestrebten Zielpunkt. Dabei werden kreuzende Versorgungsleitungen, Kanalrohre oder andere Hindernisse umfahren. Danach kann die Pilotbohrung unter Einsatz eines Aufweitbohrers (Backreamer) in mehreren Arbeitsgängen auf den gewünschten Bohrloch-

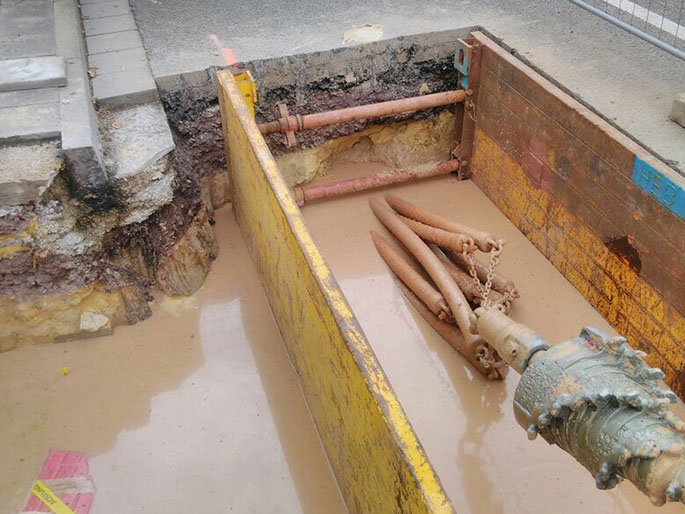

durchmesser aufgeweitet werden. Beim letzten Aufweitungsvorgang wird die zu verlegende Leitung in den Bohrkanal eingezogen.

Gebohrt wird beim Horizontalspülbohrverfahren immer unter Verwendung einer Spül- und Stützflüssigkeit, die aus einem Wasser-Bentonit-Gemisch besteht. Bentonit ist ein natürliches und neutrales Tonmineral. Durch seine Quellfähigkeit stützt es den Bohrtunnel und wirkt gleichzeitig als Schmiermittel, um die Mantelreibung der Rohre und Leitungen beim Einziehvorgang zu reduzieren.

Gleichzeitig wird der zwischen eingezogener Leitung und Erdreich entstandene Ringraum dauerhaft ausgefüllt.

Konsequent innovativ - unser Beitrag für Ihren Erfolg!

DIE ROHRARTEN

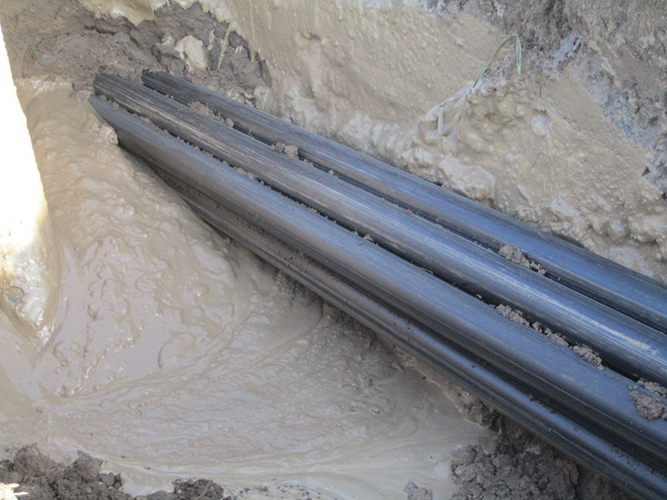

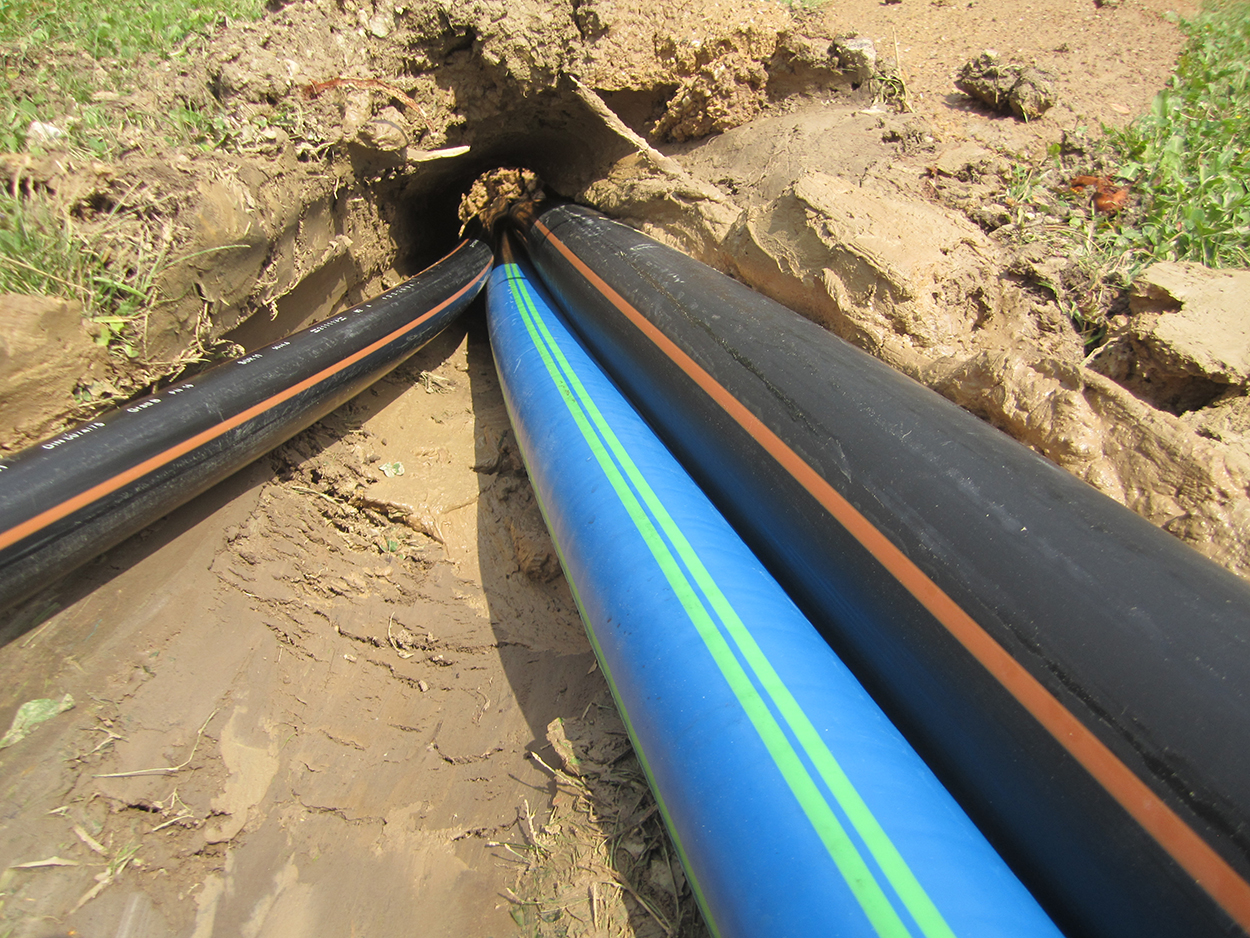

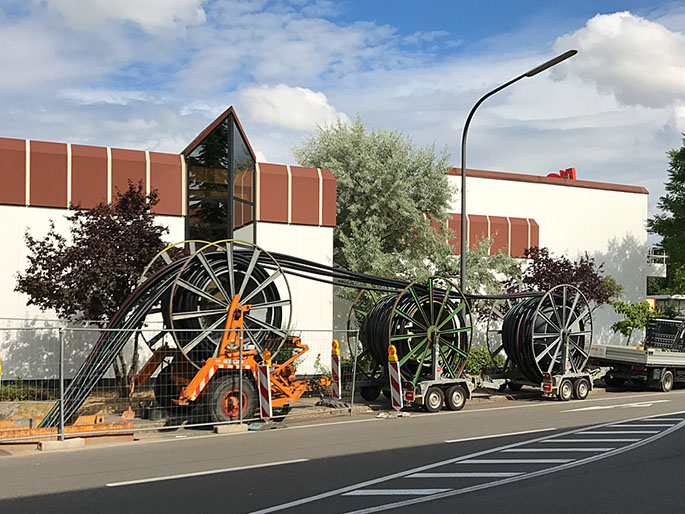

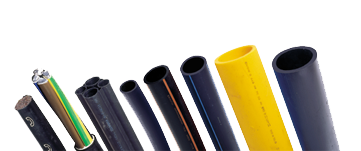

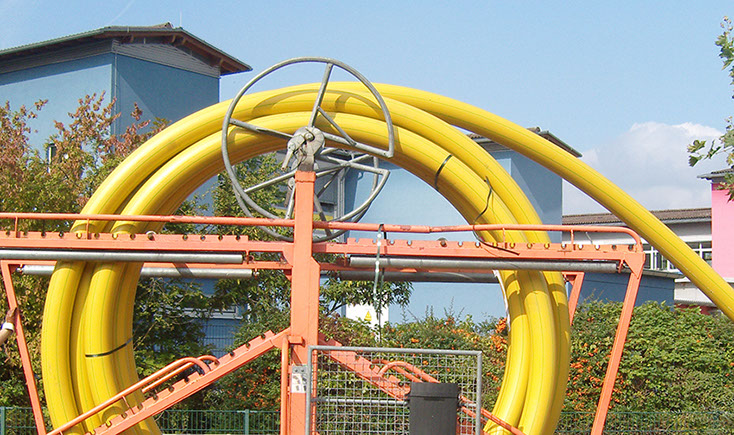

Mit dem Horizontalspülbohrverfahren lassen sich Rohre und Leitungen verlegen, die eine ausreichend hohe Zugfestigkeit aufweisen. Dazu gehören Leitungen aus Stahl, duktilem Gusseisen oder PE-HD.

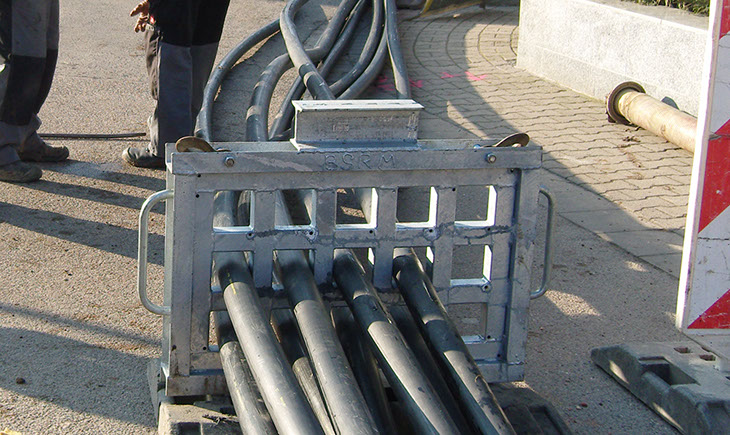

Ebenso Fernwärmeleitungen, Drainageleitungen aus PE-HD, Kabelschutzrohre, Energie-

Telekommunikations- und Glasfaserkabel. Wir sind mit modernen Rohr- und Leitungswerkstoffen vertraut. Lassen Sie sich bei speziellen Anforderungen von uns beraten.

Rohre und Leitungen - damit kennen wir uns aus!

Wir beraten Sie bei der Werkstoffauswahl.

DIE VORTEILE

• Verkürzung der Bauzeiten gegenüber den herkömmlichen "offenen" Bauverfahren
• Vermeidung von lästigen Aufgrabungen sowie unnötiger Lärm- und Staubbelästigung in Siedlungsgebieten
• Minimierte Behinderung des vorhandenen Fußgänger- und Fahrzeugverkehrsflusses
• Schonung von natürlichen Ressourcen und wertvollem Deponieraum durch Einsatz der grabenlosen Verlegetechnik
• In sensiblen Ökoräumen und bei Gewässerkreuzungen werden durch dieses zerstörungsfreie Verfahren die Interessen der Ökologie optimal berücksichtigt
• Ökonomische Vorteile durch Reduzierung der Aufwendungen für Bodenaustausch, Grabenverbau und Grundwasserhaltung

Vorteile, die überzeugen - Sprechen Sie unsere Spezialisten an!

DIE MOBILITÄT

Wir kommen zu Ihnen. Sollten Sie eine grabenlose Leitungsverlegung planen, dann bringen wir gerne unsere langjährige Erfahrung für Sie in eine Beratung ein.

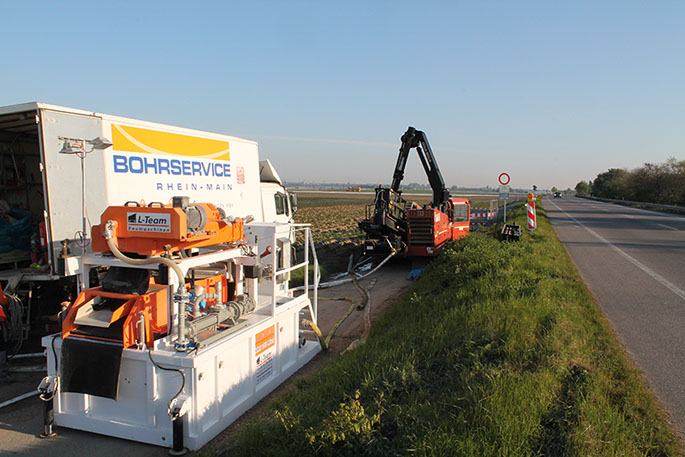

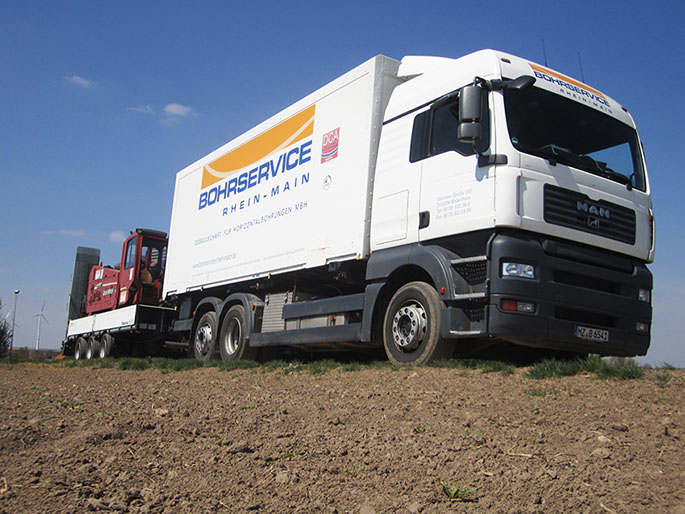

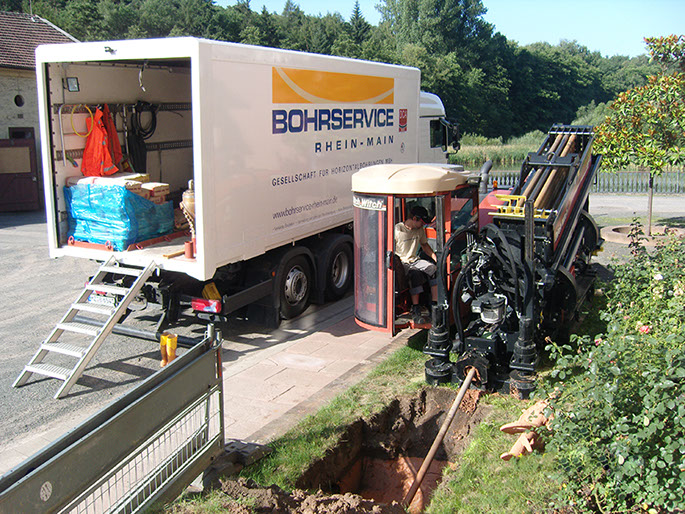

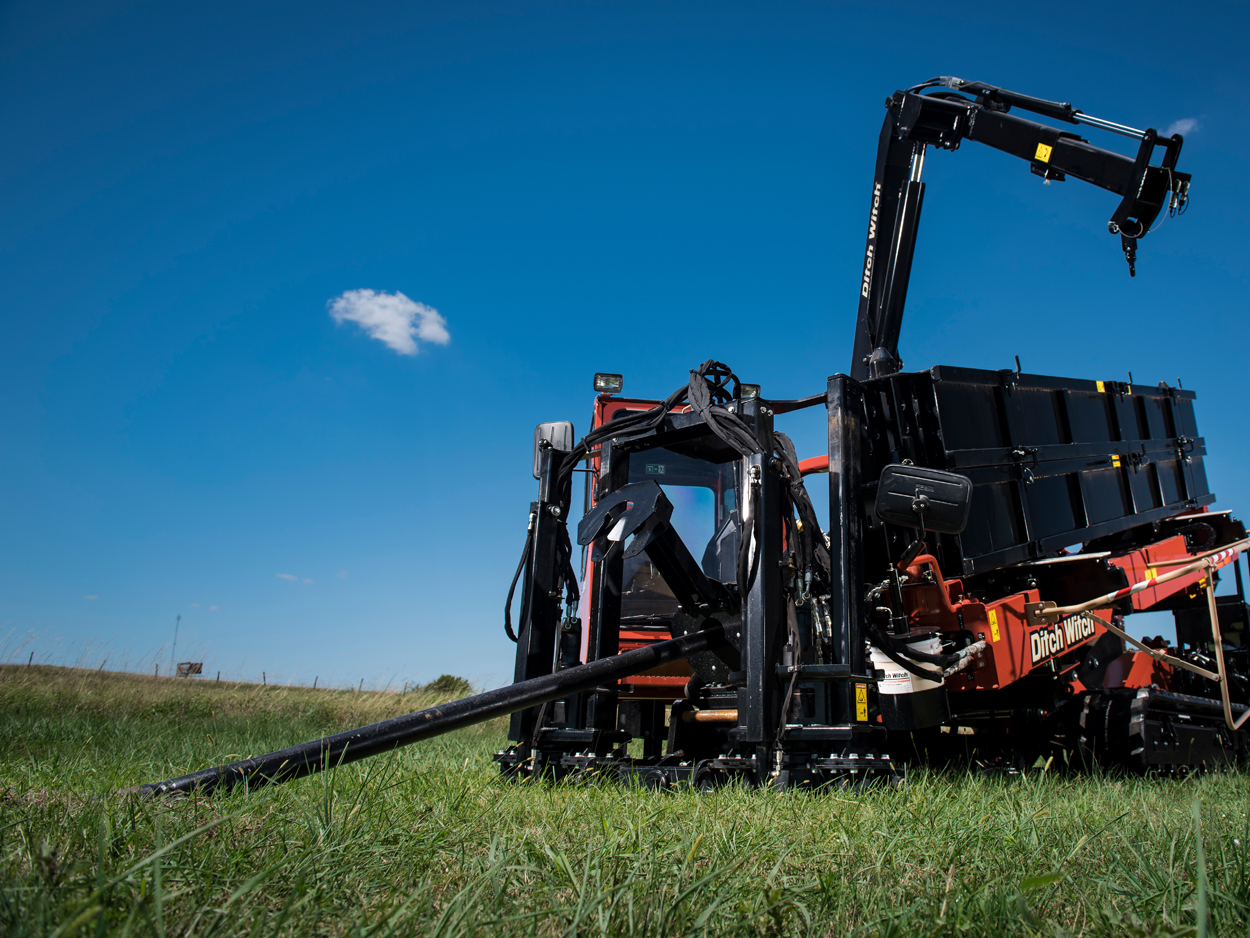

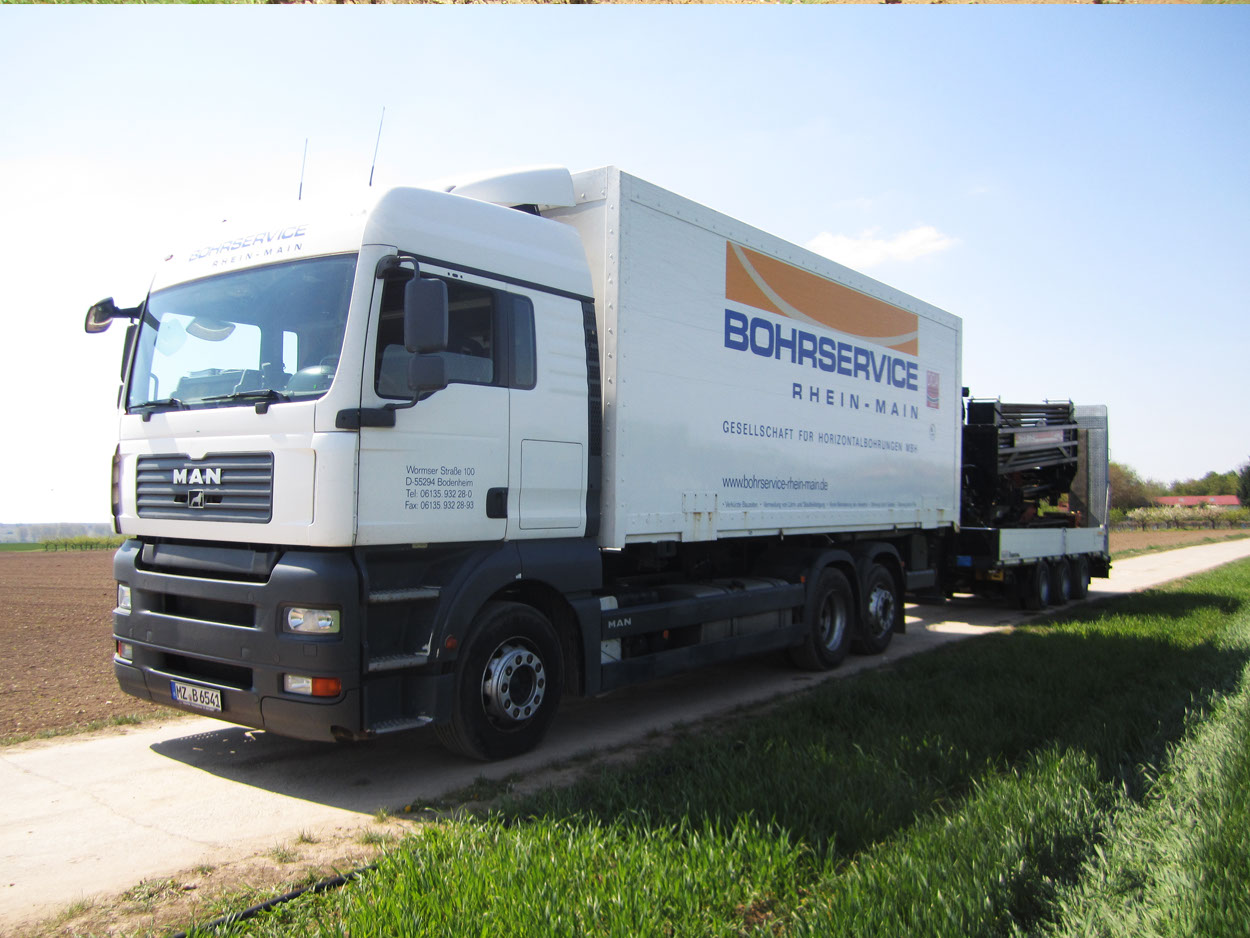

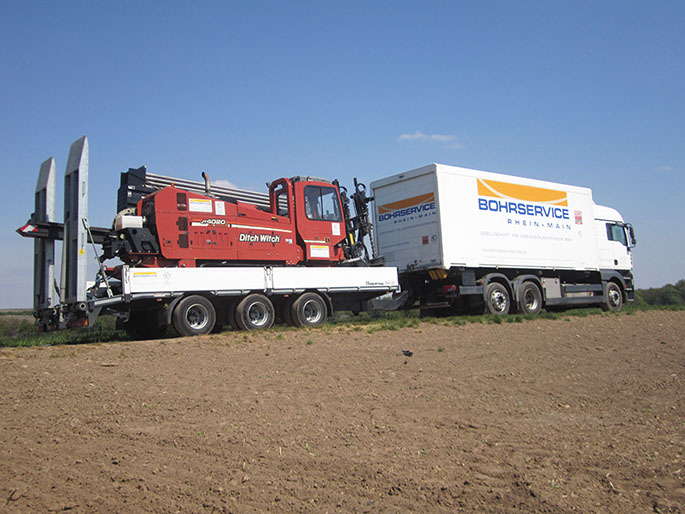

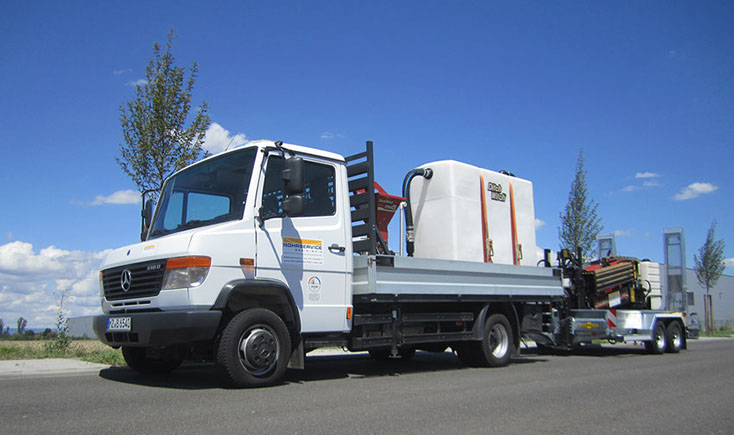

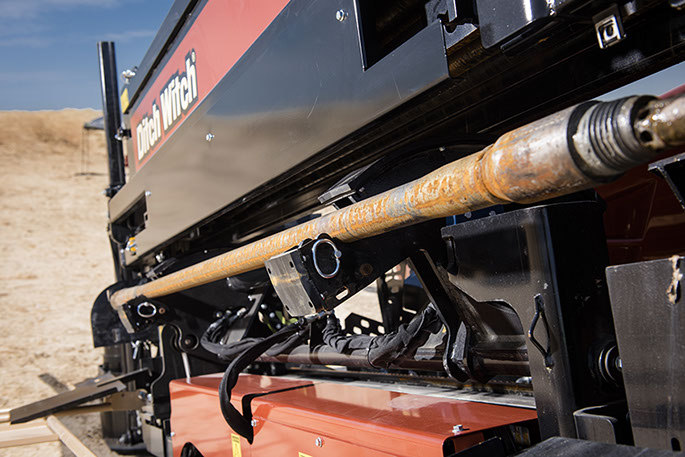

Mit allem erforderlichen Equipment rücken unsere Bohrzüge zu Ihrem Projekt aus. Zügig und ohne großen Zeitaufwand werden die Vorbereitungen getroffen, die Bohranlage wird in Position gebracht, das geeignete Bohrwerkzeug montiert, die Bohr-Suspension im Lkw angemischt und die Spülung angeschlossen. Noch einmal bespricht unser Anlagenführer mit Ihrem Projektleiter wichtige Einzelheiten, der Bohrablauf wird genau festgelegt und dann beginnt die Bohrarbeit!

Wir garantieren ein Hochmaß an Flexibilität, die vor allem unseren Kunden zugute kommt.

DER UMWELT ZU LIEBE - MOBILES RECYCLING VOR ORT

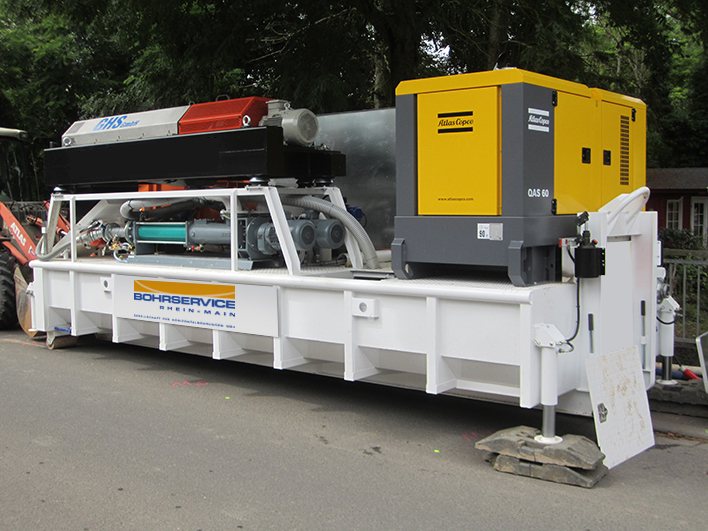

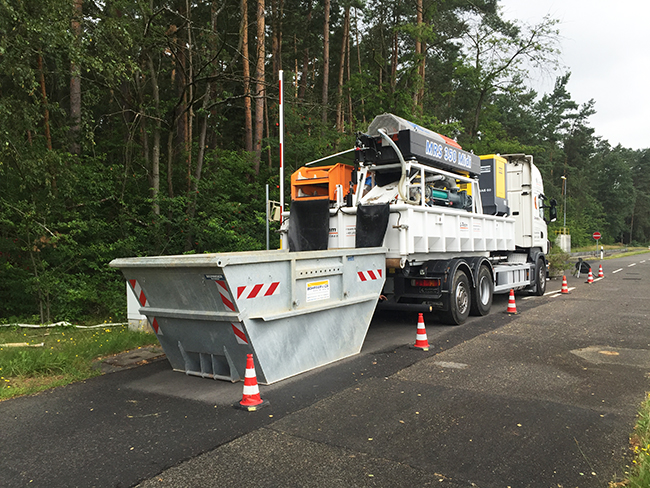

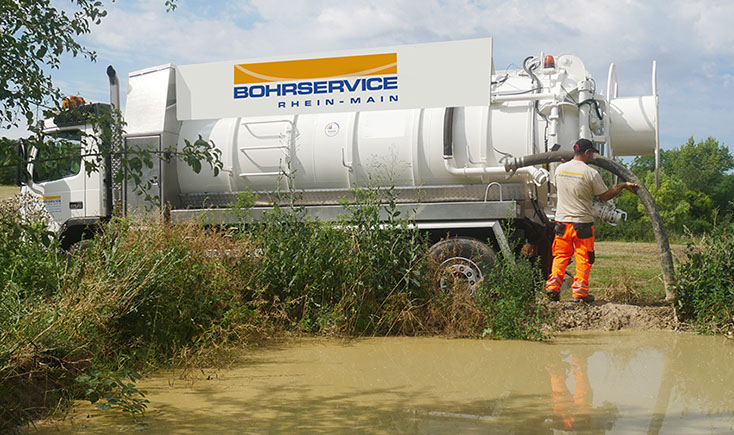

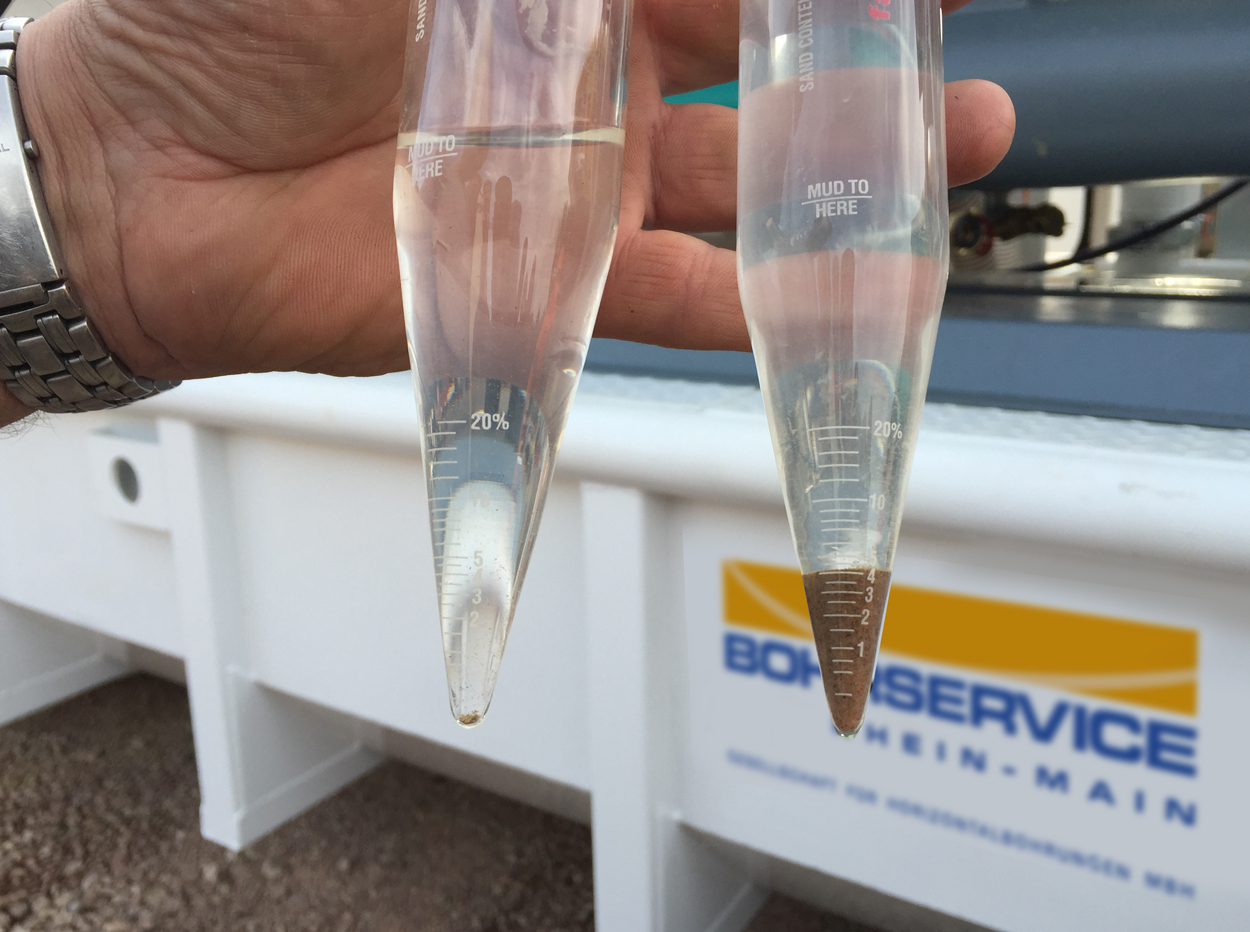

Bei jeder gesteuerten Horizontalspülbohrung wird die Bohrsuspension individuell auf den angetroffenen Boden abgestimmt. Die anfallende Menge an Bohrsuspension wird von der Länge der Bohrstrecke und dem Durchmesser des zu verlegenden Mediums bestimmt. Oft ist es wirtschaftlich die anfallende Bohrsuspension vor Ort aufzubereiten und dem Bohrprozess wieder zuzuführen. Das beim Bohren ausgetragene Gemisch - eine Suspension aus Wasser, Bentonit und Bohrklein – wird durch Separation in unserer mobilen Recyclinganlage in leicht zu deponierendes, spatenfestes Bohrklein und Bentonitsuspension getrennt.

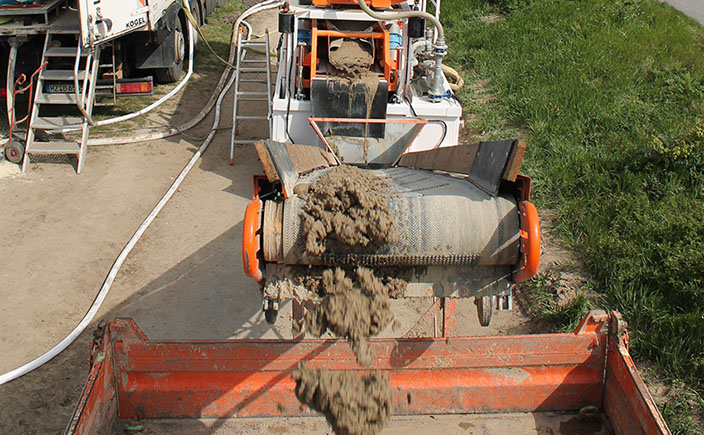

Die Anlage löst zuerst grobe Feststoffe (Steine, Boden) über Siebe heraus und separiert anschließend die Feinanteile in einer Zentrifuge aus der Suspension. Das bei diesem Prozess wiedergewonnene Spülungswasser mit den darin verbliebenen Bentonitanteilen wird dann dem Bohrprozess wieder zugeführt. Dieser Separationsvorgang unterliegt einer permanenten Überwachung. Damit schonen wir die Umwelt und wertvolle Ressourcen. Gleichzeitig kann der Bauablauf verbessert werden.

UND DOKUMENTATION

Wir verfügen über das Zertifikat nach DVGW GW_302 Gruppe GN 2: A zur grabenlosen Neulegung von Gas- und Wasserleitungen!

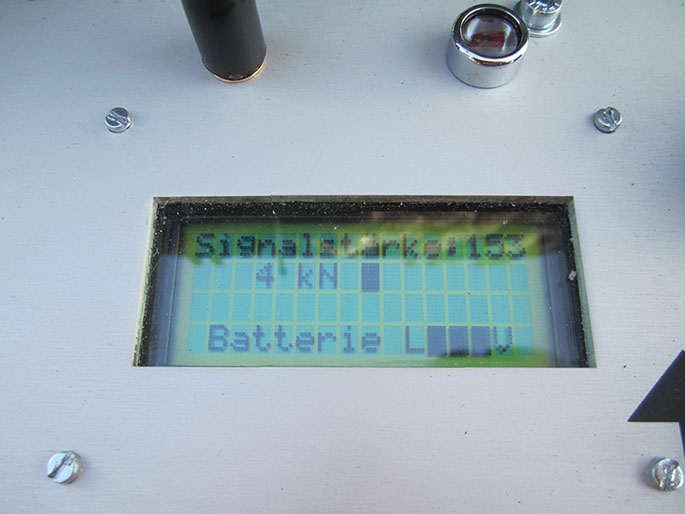

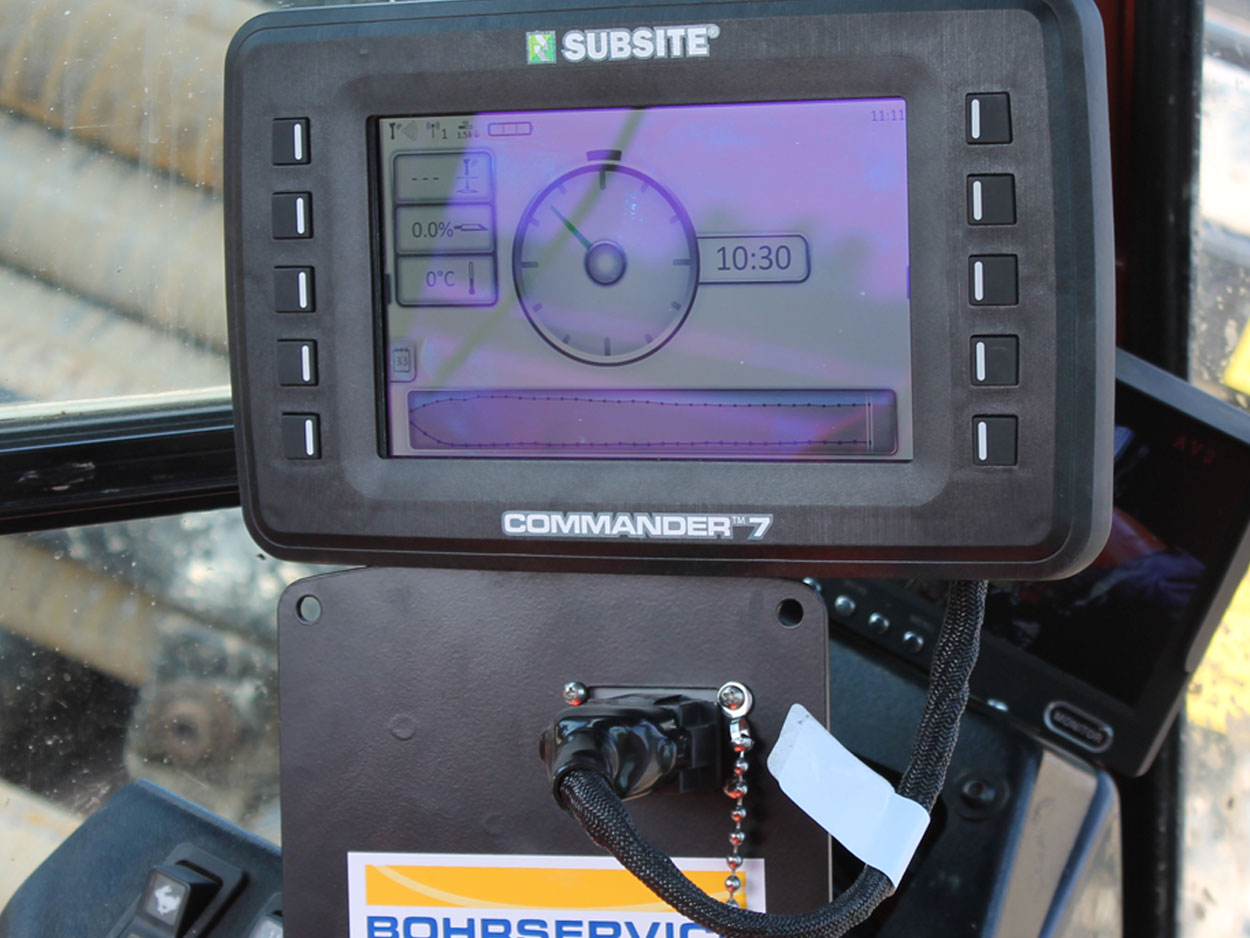

Da Bohrungen oft unter komplizierteren Verhältnissen durchgeführt werden, ist eine permanente Protokollierung des Bau- und Bohrfortschrittes sowohl für den Auftraggeber als auch für den Auftragnehmer redentend. Wir besitzen ein eigenes Zugkraftmess-System, welches die tatsächlich auftretenden Kräfte unmittelbar am Rohr mißt. Auf Wunsch können die Bohrprotokolle mit dem tatsächlichen Geländeverlauf geplant und während der Bohrung permanent digital abgeglichen werden.

Die Erstellung eines Bodengutachtens kann von uns im Vorfeld einer Bohrung koordiniert werden. Dies steigert die Qualität der Maßnahme von Beginn der Planung bis zur Ausführung.
